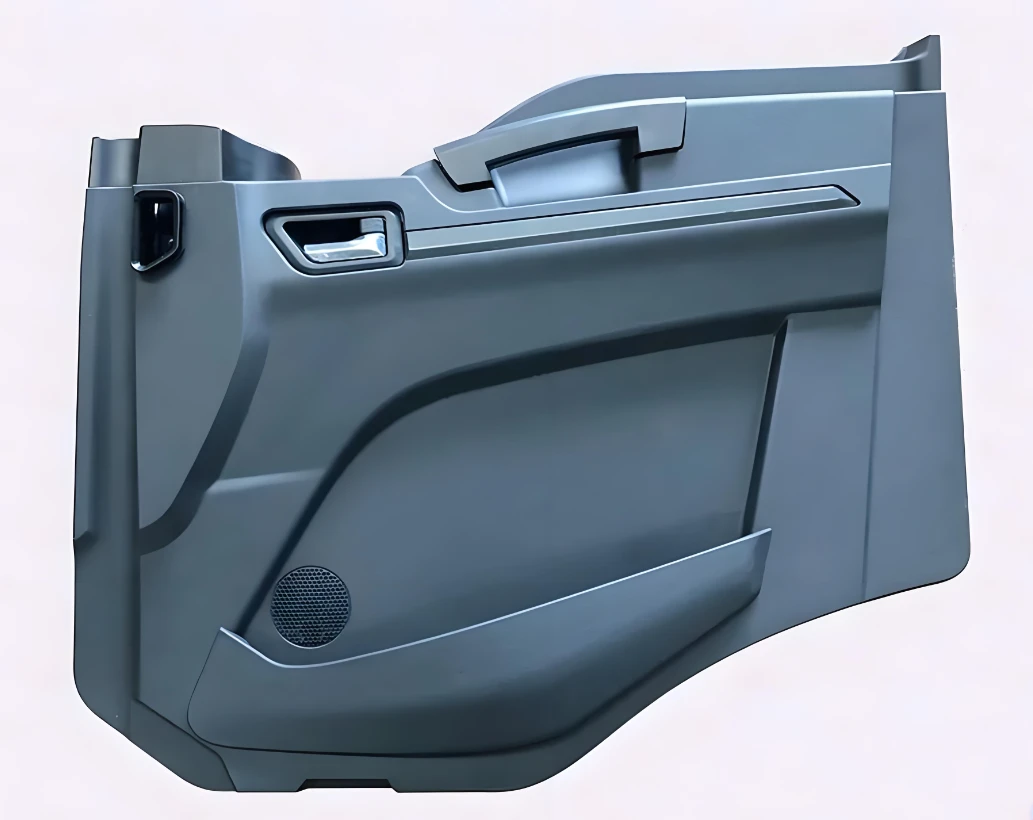

Kalup za ploču vrata automobila

I. Proizvodi i materijali

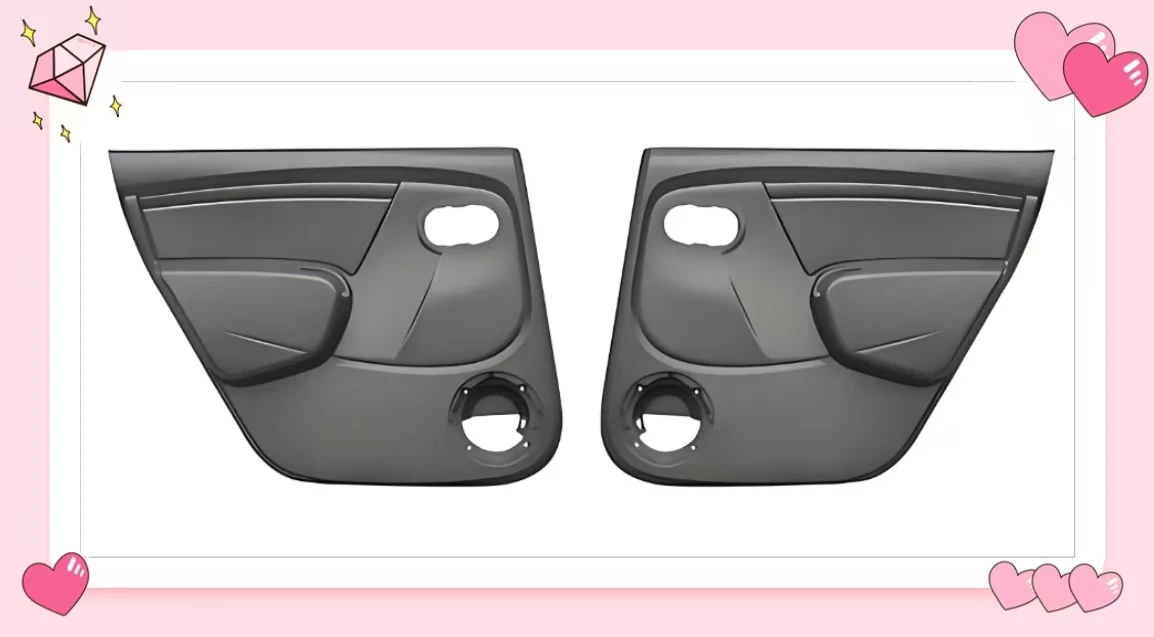

Tipične dimenzije:približno 800–1200 mm (duljina × širina), dubina 100–150 mm, debljina stjenke 2,5–3,0 mm.

Uobičajeni materijali:

• PP + EPDM/T20:Dobra žilavost, niska cijena, stopa skupljanja približno 1,011–1,018.
• ABS/PC + ABS:Visoka krutost, izvrsna kvaliteta površine, stopa skupljanja približno 1,006–1,010.
• Zahtjevi za izgled:Ujednačena tekstura (Ra 0,8–1,6 μm), bez tragova zavara, tragova skupljanja, tragova vrata i nagiba vađenja od kalupa od većeg ili jednakog 5 stupnjeva (na površini koja izgleda).

II. Dizajn strukture kalupa

1. Baza kalupa i materijali

o Baza kalupa:Standardna velika baza kalupa (kao što je H13, P20), integralne A/B ploče, osiguravaju krutost i preciznost.

o Šupljina/jezgra:S136 ili NAK80, pred-kaljeno na HRC 48–52, površina polirana na Ra Manje od ili jednako 0,2 μm.



2. Sustav vrata

o Vrući kanal + kontrola sekvencijskog ventila:8–12 vrućih mlaznica, raspoređenih prema gradijentu protoka kako bi se osiguralo uravnoteženo punjenje.

o Vrata:Vrata-u obliku lepeze ili preklopljena bočna vrata, skrivena na ne-vidljivoj površini kako bi se izbjegli tragovi.

o Trkač:Promjer φ8–10 mm, kružni presjek, polirano do Ra 0,2 μm, gubitak tlaka manji ili jednak 15 MPa.



3. Sustav hlađenja

o Konformni vodeni kanali:Promjer φ12–14 mm, razmak 20–30 mm, blizu površine šupljine, osiguravajući temperaturnu razliku manju ili jednaku ±2 stupnja.

o Mreža-u obliku zvona/rebra:Upotrijebite ploče za{0}}blokiranje vode ili posebne{1}}oblikovane kanale za vodu kako biste spriječili lokalno pregrijavanje i deformaciju.



4. Mehanizam-povlačenja i izbacivanja jezgre

o Klizači (bočne jezgre):Za podrezivanja kao što su prozorski okviri i rukohvati, s hodom od 25–35 mm i kutom od 12 stupnjeva do 18 stupnjeva, hidraulički pokretan i blokiran dušikom.

o Rockeri:Za unutarnje zasune i žljebove, s kutom od 8 stupnjeva –12 stupnjeva, vođeni pločama otpornim-na habanje kako bi se spriječilo zaglavljivanje i bljesak.

o Sustav izbacivanja:Sastoji se od blokova za izbacivanje, klinova za izbacivanje i klackalica, s 4-6 dušičnih opruga za izbacivanje kako bi se osigurala jednolika sila i bez deformacija.



5. Vođenje i pozicioniranje

Kvadratne vodilice + pozicioniranje konusa:Konus od 10 stupnjeva oko četiri strane A/B ploča, s blokovima-otpornim na habanje za sprječavanje širenja kalupa i neusklađenosti.

Zaštita od vrućeg kanala:Vodilice su 20 mm ili više iznad vruće mlaznice kako bi se izbjeglo oštećenje instalacije.



III. Ključne tehničke točke

Kontrola kvalitete izgleda

Uklanjanje linija zavara:Sekvencijalni vrući ventil ventila, kontrolira redoslijed ubrizgavanja kako bi se linije zavarivanja pomaknule na ne-vidljive površine.

Ujednačenost teksture:Konzistentna dubina jetkanja, površinska tvrdoća veća ili jednaka HRC 48, razlika u sjaju < 3% nakon 100 000 komada u masovnoj proizvodnji.

Optimizacija ventilacije:Otvorite proreze za ventilaciju (dubine 0,02–0,03 mm) na linijama razdvajanja, klizačima i nagnutim jezgrama kako biste spriječili opekotine i kratke udarce.



Kontrola deformacije

Kompenzacija skupljanja:Diferencijalno kompenzirajte po površini (npr. 1,016 za površine s teksturom, 1,020 za rupe za uskočenje).

Bilanca hlađenja:Optimizirajte vodene kanale analizom protoka kalupa kako biste osigurali ravnomjerno hlađenje i smanjili unutarnji stres.

Ravnoteža izbacivanja:Koristite -sinkronizirano izbacivanje u više točaka kako biste spriječili pretjeranu lokalnu silu i savijanje.



Život i održavanje

Površinska obrada: tvrdi krom ili nano{0}}premaz na šupljini za povećanje otpornosti na habanje i koroziju, sa životnim vijekom većim od ili jednakim 1,2 milijuna ciklusa kalupa.

Potrošni dijelovi: klizači, nagnute jezgre i umetci dizajnirani su da se mogu odvojiti radi lakše zamjene i održavanja.





IV. Tipični parametri

projekt	parametar
Veličina kalupa	Oko 1800×1200×800 mm
ciklus kalupljenja	25–35 s
tlak ubrizgavanja	120–150 MPa
sila stezanja	2500–3500 kN
temperatura kalupa	40–60 stupnjeva (PP)/60–80 stupnjeva (ABS)
