Kalup za ubrizgavanje haube motora automobila

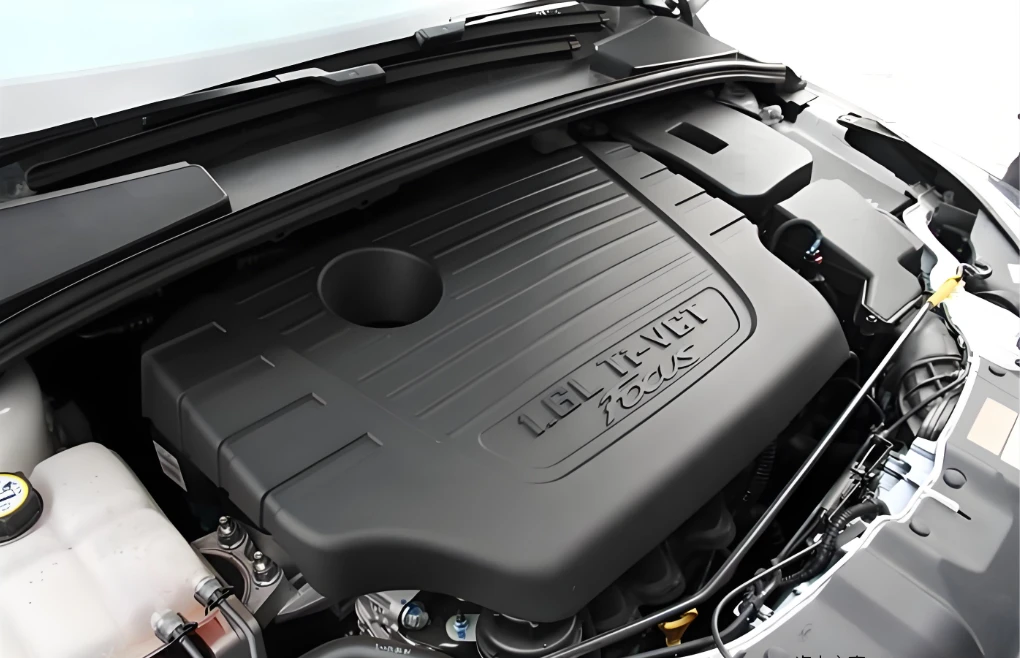

Kalup za ubrizgavanje poklopca motora automobila specijalizirani je precizni kalup koji se koristi za masovnu proizvodnju vanjskog poklopca/unutarnje zaštitne ploče motora automobila. Srž ovog kalupa nastaje ubrizgavanjem termoplastičnih materijala- pod visokim tlakom (kao što je PA6+GF, PP-T20), u skladu sa zahtjevima-za automobilsku industriju kao što su točnost dimenzija od ±0,2 mm, A-klasa površine i visoka-temperaturna otpornost od -40 stupnjeva do 140 stupnjeva .



I. Cjelokupni dizajn kalupa

1. Izgled šupljine

Standardno rješenje:Jedan kalup s jednom šupljinom (za velike proizvode sa složenom strukturom i višestrukim zahtjevima za izvlačenjem jezgri-).

Male korice:Jedan kalup s dvije šupljine (uravnotežen raspored).



2. Dizajn rastavne površine

Načelo:Odaberite najveću konturu proizvoda, uzimajući u obzir vađenje iz kalupa, ventilaciju i mogućnost obrade.

Uobičajeno za poklopce motora:Ravno razdvajanje na najnižoj točki, u kombinaciji s lokalnim piercingom ili tretmanom abutmenta za visinske razlike.



3. Dijelovi za oblikovanje (jezgra / šupljina)

Materijali:Obično se koriste za šupljine i jezgre P20, 718H i 2738 (pret-kaljeni HRC32~38); za klizače i nagnute jezgre koriste se SKD61 i H13 (kašeni HRC50~54).

Struktura:Složeni prostori su modularizirani (za lakšu obradu, održavanje i ventilaciju); osigurati jednoliku debljinu stijenke i uravnoteženo hlađenje.





II. Ključni dizajn sustava

1. Sustav za izlijevanje (uglavnom vrući kanal)

Tip:Hot runner + cold runner multi{1}}točkovno ubrizgavanje vrata (5 do 8 bočnih vrata / točkastih vrata).

Funkcija:Uravnotežite punjenje za velike ravne površine, spriječite kratke udarce, smanjite linije zavara i smanjite unutarnji stres.

Dizajn:Izbor vrata na ne-vidljivim površinama i na područjima debljine zidova; opremljena bunarima za hladne puževe; kontrola temperature vrućeg kanala je precizna (±1 stupanj).



2. Bočno izvlačenje jezgre-i vađenje iz kalupa

·Snap{0}}fit / isprepletenost:Kosi klin jezgre (kosi klin za izbacivanje) (kut 3 stupnja ~ 8 stupnjeva).

· Bočni otvor/bočno udubljenje:Kosi klizač klina za vođenje / klizač sa savijenim klinom (blok -otporan na habanje, kaljena površina za vođenje).

· Izbacivanje:Kombinacija ejektorske igle + ejektorske cijevi + ejektorskog bloka; opremljen strukturom za pred-resetiranje i zaštitu od bijelih tragova.



3. Sustav kontrole temperature (hlađenja).

· Konformni rashladni kanali (8~12 mm od površine šupljine), promjer 8~12 mm, temperaturna razlika između ulaza i izlaza Manja ili jednaka 2 stupnja.

·Svrha:Ravnomjerno hlađenje, skraćivanje ciklusa (45~60s), smanjenje deformacije krivulje.



4. Vođenje i ispuh

·Vođenje:4 seta vodilica i čahura + pozicioniranje stožaste površine (preciznost zatvaranja kalupa ±0,02 mm).

·Ventilacija:Žljebovi za odzračivanje na razdjelnoj površini (dubina 0,02~0,05 mm) + odzračivanje kroz razmak između umetaka i klinova za izbacivanje; Ispušni umetci postavljeni su u području zarobljenog zraka na kraju.





III. Ključne točke dizajna i proizvodnje

1. Analiza toka kalupa:Potvrdite punjenje, pritisak držanja, hlađenje, savijanje i optimizirajte vrata i proces.

2. Obrada:Glodanje velike-brzine (HSK-E63), zrcalna elektroerozija, duboko bušenje rupa; površinsko poliranje Ra Manje od ili jednako 0,8 μm.

3. Proba kalupa:Usredotočite se na provjeru ispune, iskrivljenosti, glatkoće-izvlačenja jezgre i nedostataka u izgledu.

4. Taizhou Huangyan Jiutai kalupCo., Ltd. specijalizirana je za kalupe za haube automobilskih motora, koji koriste vrući kanal, snažno hlađenje i modularno izvlačenje jezgre-, prikladne za PP/PA+GF materijale, ispunjavajući zahtjeve od milijun ciklusa kalupa i lagane za vozila s novom energijom.
